задача 11022

При деякому зовнішньому опорі амперметр показав 0,5 А, а вольтметр 4 В, з іншим зовнішнім опором струм був 0,9 А, а напруга - 3,6 В. Знайти струм короткого замикання.

задача 11351

Амперметр на 10А, шкала якого має 100 поділок, включений через трансформатор струму 500/5 А. Показання амперметра 42 поділу. Визначити струм у первинній ланцюга трансформатора.

задача 12034

Два джерела з різними ЕРС (ε1 = 1,0 В, ε2 = 2 В) і внутрішніми опорами (r1 = 0,5 Ом і r2 = 0,1 Ом) включені паралельно із зовнішнім опором R. Визначте значення цього опору, якщо амперметр, включений в ланцюг першого елемента, показує 1,5 А. Опір амперметра RA = 0,05 Ом.

задача 12062

Визначити показання амперметра в схемі (див. Малюнок), якщо ε = 15 В, R1 = 4,2 Ом; R2 = 8 Ом; R3 = 12 Ом. Яким стане це показання, якщо поміняти місцями амперметр і джерело ЕРС? Внутрішні опори джерела і амперметра малі в порівнянні з опорами резисторів.

задача 13475

У ланцюзі на малюнку амперметр показує силу струму I = 1,5 А. Сила струму через опір R1 дорівнює I1 = 0,5 А. Опір R2 = 2 Ом, R3 = 6 Ом. Визначте опір R1, а також силу струмів I2 і I3, що протікають через опір R2 і R3.


задача 13970

Котушка і амперметр з'єднані послідовно і приєднані до джерела струму. До зажимів котушки приєднаний вольтметр опором R = 1 Ом. Показання амперметра I = 0,5 A, вольтметра U = 100 В. Визначити опір котушки.

задача 15234

Елемент, амперметр і деякий опір з'єднані послідовно. Якщо взяти опір з мідного дроту довжиною l1 = 100 м і поперечним перерізом S1 = 2 мм2, то амперметр показує струм I1 = 1,43 А. Якщо ж взяти опір з алюмінієвого дроту довжиною l2 = 57,3 м і поперечним перерізом S2 = 1 мм2, то амперметр показує струм I2 = 1 А. Опір амперметра RA = 0,05 Ом. Знайти е.р.с. ε елемента і його внутрішній опір r.

задача 15262

Е.р.с. батареї ε = 120 В, опори R3 = 30 Ом, R2 = 60 Ом. Амперметр показує струм I = 2 А. Знайти потужність Р, що виділяється в опорі R1.

задача 15294

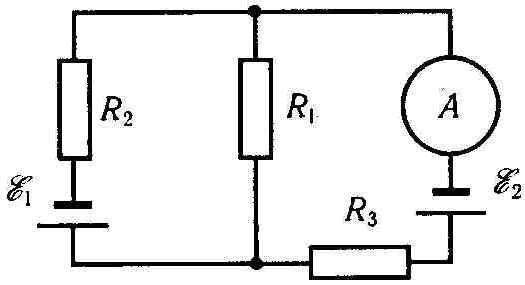

Батареї мають е.р.с. ε1 = 2 В і ε2 = 3 В, опір R3 = 1,5 кОм, опір амперметра RA = 0,5 кОм. Падіння потенціалу на опорі R2 дорівнює U2 = 1 В (струм через R2 спрямований зверху вниз). Знайти показання амперметра.

задача 16171

На малюнку 12 зображено ділянку ланцюга, що містить резистори опорами R1 = 1 Ом, R2 = 4 Ом, R3 = 2 Ом, R4 = 3 Ом. Амперметр показує силу струму 6 А. Визначте загальний опір ділянки кола, силу струму і напругу на кожному резисторі.

задача 16298

Міліамперметр зі шкалою від 0 до 15 мА має опір 5 Ом. Як і який потрібно включити опір, щоб можна було вимірювати струм до 0,15

задача 16455

Котушка і амперметр з'єднані послідовно і приєднані до джерела струму. До зажимів котушки приєднаний вольтметр опором RВ = 1 кОм. Показання амперметра I = 0,5 А, вольтметра U = 100 В. Визначити опір R котушки. Скільки відсотків від точного значення опору котушки складе похибка, якщо не враховувати опір вольтметра?

задача 17677

Амперметр, призначений для вимірювання струмів до 10 А, має опір 0,18 Ом, шкала його розділена на 100 поділок. 1) Який опір треба взяти і як включити, щоб амперметром можна було вимірювати силу струму до 100 А? 2) Як зміниться при цьому ціна поділки?

задача 20348

Найдите показания амперметра в схеме, изображенной на рисунке. Внутреннее сопротивление амперметра значительно меньше любого из сопротивлений схемы. Напряжение на входе схемы постоянно и равно 10,5 В.

задача 20531

Амперметр з внутрішнім опором Ra = 5 Ом, підключеної до затискачів батареї, показує струм I = 10 А. Вольтметр з внутрішнім опором Rb = 300 Ом, підключеної до затискачів такої ж батареї, показує напругу U = 60 В. Знайти струм короткого замикання батареї. Зобразити електричну схему підключення для даного завдання.

задача 20954

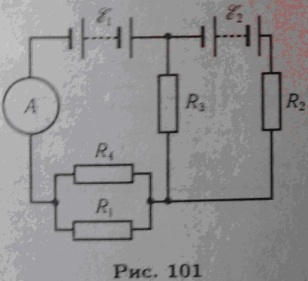

Батареї мають е. р. с. ε1 = ε2 = 100 В, опори R1 = 20 Ом, R2 = 10 Ом, R3 = 40 Ом і R4 = 30 Ом (рис. 101). Знайти показання амперметра.

задача 21803

Амперметр з внутрішнім опором RA = 2 Ом, підключений до затискачів батареї, показує струм IA = 5 А. Вольтметр з внутрішнім опором RV = 150 Ом, підключений до затискачів такої ж батареї, показує UV = 12 В. Знайти струм короткого замикання Ιкз батареї.

задача 21932

Знайти показання амперметра в колі, зображеному на малюнку.

задача 22136

У схемі на малюнку R2 = 20 Ом, R3 = 15 Ом, і сила струму I2, що тече через опір R2 дорівнює 0,3 А. Амперметр показує I = 0,8 А. Знайти опір R1.

задача 22870

До джерела ЕРС (ε = 1,5 B, r = 1 Ом) підключено резистор R = 2 Ом. Струм у колі вимірюється амперметром з внутрішнім опором RA = 2 Ом. Який струм покаже прилад? Який струм протікає в колі без амперметра?

задача 22956

Дано електричне коло (рис.9.2), що складається з двох резисторів R1 = 10 Ом, R2 = 20 Ом, амперметра з опором Ra = 5 Ом, з джерелом ЕРС ε = 12 В та внутрішнім опором r = 0,2 Ом. Знайти показання амперметра. Якими будуть показання амперметра, якщо джерело ЕРС та амперметр поміняти місцями? Зобразити електричну схему підключення цієї задачі для другого випадку.

задача 24116

Паралельно амперметру опором 3,4&183;10–2 Ом підключили мідний провід довжиною 20 см і перетином 2 мм2. Визначити силу струму кола, якщо амперметр показує 0,2 А.

задача 24957

Коло, що має опір R = 100 Ом, живиться від джерела постійної напруги. Амперметр із опором RA = 1 Ом, включений у коло, показав силу струму I = 5 А. Якою була сила струму в колі I0 до включення амперметра?

задача 24958

Який струм IA протікає через амперметр у схемі, показаній на малюнку? ЕРС джерела ε = 7,5 В, R1 = 15 Ом, R2 = R3 = R4 = 10 Ом.

задача 24979

Амперметр, що вимірює ефективне значення струму, що протікає через нього, включений в коло, зображене на малюнку, до кінців якого прикладена синусоїдальна напруга. При замиканні ключа К амперметр показує силу струму IА = 1,0 А. Визначте показання амперметра I'А при розімкнутому ключі. Діод вважати ідеальним.

задача 26405

Ланцюг складається з батареї з ЕРС ε = 45 В і чотирьох резисторів R1, R2 = 20 Ом, R3 = 42 Ом, R4 = 18 Ом, один з яких - металевий дріт довжиною l = 10 м і діаметром d = 0,5 мм (ρ = 1,3·10–6 Ом·м). Який струм показує амперметр?

задача 60204

Паралельно амперметру, опір якого RА = 1 Ом, включений мідний провідник довжиною l = 20 см і діаметром d = 1 мм. Амперметр показує струм IА = 0,2 А. Яка сила струму ланцюга? Питомий опір міді дорівнює ρ = 0,017 мкОм·м.

задача 60374

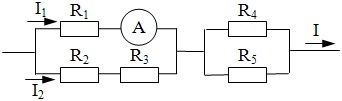

Визначте загальний опір електричного кола, силу струму, напругу і потужність для кожного резистора, і загальну напругу і силу струму в ланцюзі, якщо R1 = 3 Ом, R2 = 2 Ом, R3 = 4 Ом, R4 = R5 = 10 Ом. Показання амперметра 2 А.

задача 60387

Опір R вимірюється вольтметром і амперметром за схемою, показаною на малюнку. Амперметр показує I = 0,32 А, вольтметр-U = 9,6 В. Опір амперметра r = 0,03 Ом. Визначити відносну помилку, яку роблять, обчислюючи опір без урахування опору амперметра. Провести той же розрахунок при I = 7 А і U = 2,1 В.

задача 60567

Резистори в ланцюзі, зображеної на схемі, мають значення R1 = 2 Ом, R2 = 1 Ом, R3 = 2 Ом, R4 = 1 Ом, R5 = 4 Ом, R6 = 2 Ом. Амперметр показує силу струму 1 A. Знайти напругу, прикладену до ланцюга.
