задача 10250
У мережу з напругою U = 100 В підключили котушку з опором R1 = 2 кОм і вольтметр, з'єднані послідовно. Показання вольтметра U1 = 80 В. Коли котушку замінили іншою, вольтметр показав U2 = 60 В. Визначити опір R2 іншої котушки.задача 10496
Опір R1 p-n-переходу, що знаходиться під прямою напругою U = 1 В, дорівнює 10 Ом. Визначити опір R2 переходу при зворотній напрузі.задача 10713
У мережу з напругою U = 120 В підключили котушку з опором r = 5 кОм і вольтметр, з'єднані послідовно. Показання вольтметра U1 = 80 В. Коли котушку замінили іншою, вольтметр показав U2 = 50 В. Визначити опір іншої котушки.задача 10715
Котушка і амперметр з'єднані послідовно і приєднані до джерела струму. До клем котушки приєднаний вольтметр з опором r = 2 кОм. Амперметр показує I = 0,25 А, вольтметр U = 100 В. Визначити опір котушки. Скільки відсотків складе помилка, якщо при визначенні опору котушки не буде врахована опір вольтметра?задача 10909

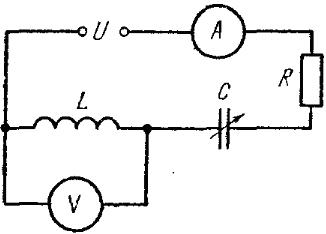

На затискачі ланцюга, зображеного на малюнку, подається змінна напруга з діючим значенням U = 220 В і частотою ν = 50 Гц. Активний опір ланцюга R = 22 Ом, індуктивність L = 318 мГн. Ємність ланцюга підбирається так, щоб показання вольтметра, включеного паралельно котушці індуктивності, стало максимальним. Знайти показання вольтметра U1 і амперметра I в цих умовах. Повним опором амперметра і струмом через вольтметр можна знехтувати.
задача 11329
Дано: u = 141sinωt B, R = 30 Ом, L = 191 мГн, С = 79,5 мкФ, ω = 314 с–1.
Необхідно: а) Розрахувати комплекс
, побудувати трикутник опорів ланцюга. б) Розрахувати комплекс струму
. в) Визначити, чому дорівнює активна, реактивна і повна потужності ланцюга. г) Що покажуть вольтметр і амперметр?
задача 13474
Вольтметр, включений в мережу послідовно з опором R1, показав напругу U1 = 198 В, а при включенні послідовно з опором R2 = 2R1 показав U2 = 180 В. Визначте опір R1 і напруга в мережі, якщо опір вольтметра r = 900 Ом.задача 13485
У ланцюг, що складається з батареї і резистора опором R = 8 Ом, включають вольтметр, опір якого RV = 800 Ом, один раз послідовно резистору, інший раз - паралельно Визначте внутрішній опір батареї, якщо показання вольтметра в обох випадках однакові.задача 13486
На малюнку R1 = R2 = R3 = 100 Ом. Вольтметр показує UV = 200 В, опір вольтметра RV = 800 Ом. Визначте ЕРС батареї, нехтуючи її опором.
задача 13737
У ланцюзі змінного струму з частотою ω = 314 рад/с вольтметр показує нуль при L = 0,2 Гн. Визначте ємність конденсатора.задача 13738
У ланцюзі змінного струму з частотою ν = 50 Гц вольтметр показує нуль при значенні С = 20 мкФ. Визначте індуктивність котушки.задача 13773
Є призначений для вимірювання різниці потенціалів до U = 30 В вольтметр з опором Rv = 2 кОм, шкала якого розділена на 150 поділок. Який опір R треба взяти і як його включити, щоб цим вольтметром можна було вимірювати різниці потенціалів до U0 = 75 В?задача 13807
При підключенні до джерела струму двох вольтметрів, з'єднаних послідовно, їх показання рівні 6 і 3 В. При підключенні до джерела тільки першого вольтметра він показує 8 В. Визначити ЕРС джерела.задача 13910
Амперметр і вольтметр підключили послідовно до батареї з ЕРС 6 В. Якщо паралельно вольтметру підключити деякий опір, то показання вольтметра зменшаться в 2 рази, а показання амперметра у стільки ж разів збільшаться. Знайти показання вольтметра після підключення опору.задача 15302
Батареї мають э.д.с. ε1 = ε2 = 110 В, опори R1 = R2 = 0,2 кОм, опір вольтметра RV = 1 кОм. Знайти показання вольтметра.
задача 15303
Батареї мають е.р.с. ε1 = ε2, опори R1 = R2 = 100 Ом, опір вольтметра RV = 150 Ом. Показання вольтметра U = 150 В. Знайти е.р.с. ε1 і ε2 батарей.
задача 15865

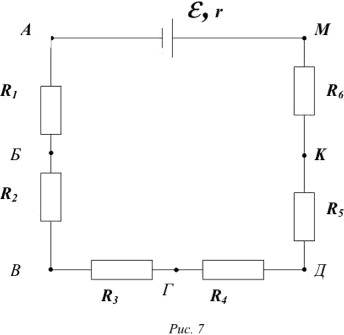

У схемі рис. 7 R1 = R2 = R4 = 200 Ом; R3 = 300 Ом; R5 = 100 Ом; R6 = 400 Ом; ЭДС батареї ε = 100 В; внутрішній опір r = 50 Ом. Між точками, зазначеними в табл. (с.42), включені вольтметр (перша пара точок) з опором 1000 Ом і опір R7 = 500 Ом (друга пара точок). Знайти показання вольтметра, струм через опір R7 і потужність, що виділяється на опорі R5. Перша цифра варіанту вказує номер стовпця, друга — номер рядка. Точки ВК і ВД.
задача 16170
У ланцюг (рис. 11) включені два резистори опорами R1 = 8 Ом і R2 = 12 Ом. Вольтметр показує напругу 48 В. Визначте загальний опір кола, напругу і силу струму на кожному резисторі, показання амперметра.
задача 17761

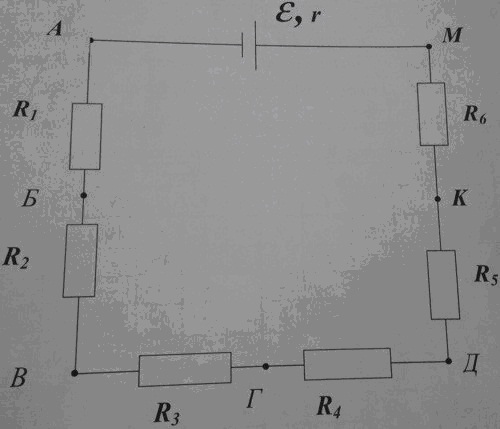

В схемі рис.7 R1 = R2 = R4 = 200 Ом; R3 = 300 Ом; R5 = 100 Ом; R6 = 400 Ом; ЭДС батареи ε = 100 В; внутрішній опір r = 50 Ом. Між точками, зазначеними в табл. (С.42), включені вольтметр (перша пара точок) з опором 1000 Ом і опір R7 = 500 Ом (друга пара точок). Знайти показання вольтметра, струм через опір R7 і потужність, що виділяється на опорі R5. Перша цифра варіанту вказує номер стовпця, друга — номер рядка. Точки АМ і АК.
задача 22644
Опір вольтметра 40 Ом, межа вимірювання 4 В. Який опір потрібно приєднати до вольтметру, щоб їм можна було виміряти напругу до 20 В.задача 22646
Два вольтметра з межами вимірювань 150 В кожен, але різними внутрішніми опорами, з'єднані послідовно і підключені до джерела з напругою 220 В. Вольтметр з внутрішнім опором 4 кОм показує напругу 104 В. Чому дорівнює внутрішній опір другого вольтметра?задача 22698
Два вольтметра, з'єднані між собою послідовно, при підключенні до затискачів ненавантаженої батареї показують: один U1 інший U2. При включенні тільки першого вольтметра він показує відповідно U1'. Визначити за цими показаннями е.р.с. батареї.задача 23606
Вольтметр опором 2 кОм підключений паралельно до електричної лампочки. Яка сила струму в лампочці, якщо загальна сила струму в колі 0,3 A, а вольтмер показує 40 B.задача 23634
В електричному колі, зображеному на малюнку, показання ватметра дорівнюють 20 Вт. Визначити показання вольтметра, якщо електричне коло має такі параметри: R1 = 8 Ом; R2 = 10 Ом; R3 = 5 Ом.
задача 23762
Опір p-n-переходу при Т = 300 К, що знаходиться під прямою напругою 0,1, дорівнює 10 Ом. Визначити опір переходу при зворотній напрузі.задача 23782
У схемі, наведеній нижче на малюнку, ЕРС джерел струму рівні ε1 = ε2 = 110 В, опори R1 = R2 = 200 Ом. Опір вольтметра 1000 Ом. Що показує вольтметр? Опором джерел струму знехтувати.
задача 24980
У колі змінного струму показання вольтметрів V1 і V2 складають U1 = 12 В і U2 = 9,0 В відповідно. Визначте показання U3 вольтметра V3. Вольтметри вважайте ідеальними.
задача 26218
Батареї мають е.р.с., ε1 = ε2, опори R1 = R2 = 100 Ом, опір вольтметра Rv = 150 Ом. Показання вольтметра U = 150 В. Знайти е.р.с. ε1 і ε2 батарей.
задача 60357
Вольтметр, включений послідовно з опором Rдоб1 = 1,00 кОм, показує UV1 = 50,0 В при напрузі на всій ділянці ланцюга U = 120 В. Яке буде показання вольтметра UV2 при цій же напрузі в ланцюзі, якщо його включити послідовно з опором Rдоб2 = 7860 Ом?Другие предметы
