Лабораторна робота: Вивчення вільних коливань в електричному контурі

Лабораторна робота: Вивчення вільних коливань в електричному контурі


У реальному коливальному контурі збуджені вільні коливання. Індуктивність контуру набуває значень, наведених у Таблиці 1. Знайти:

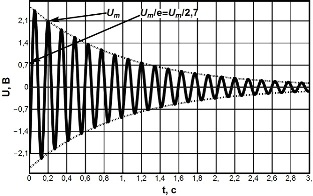

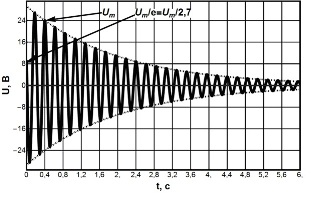

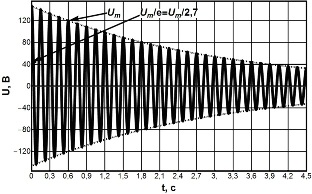

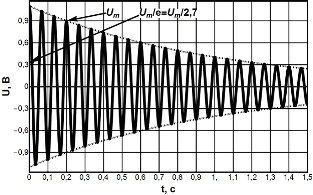

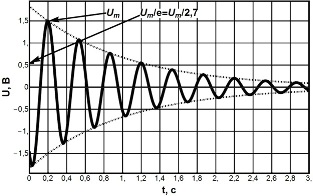

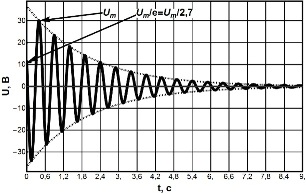

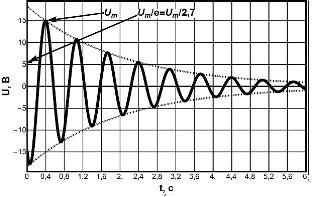

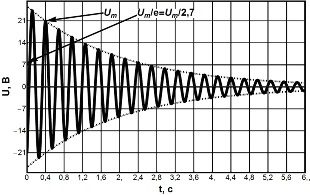

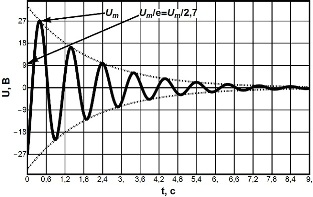

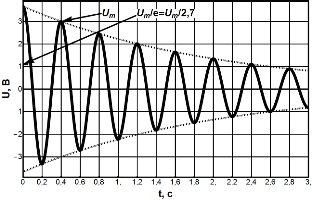

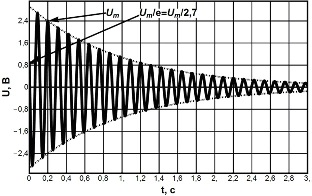

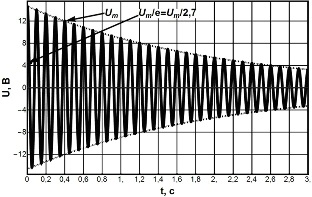

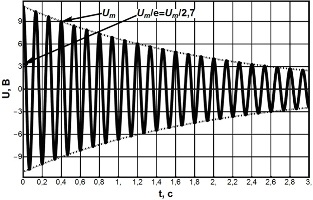

Частина 1. ВизначитиT, τ, δ, використовуючи наведені нижче графіки коливань у контурі.
Частина 2. Розрахувати електроємність контуру та його опір, якщо індуктивність контуру дорівнює 100 мГн.
Частина 3. Розрахувати всі 11 параметрів контуру, якщо індуктивність контуру дорівнює 100 мГн.

Варіант 1



Варіант 2



Варіант 3



Варіант 4



Варіант 5



Варіант 6



Варіант 7



Варіант 8



Варіант 9



Варіант 10



Варіант 11



Варіант 12



Варіант 13



Варіант 14



Варіант 15



Варіант 16



Варіант 17



Варіант 18



Варіант 19



Варіант 20



Варіант 21



Варіант 22



Варіант 23



Варіант 24



Варіант 25



Варіант 26
